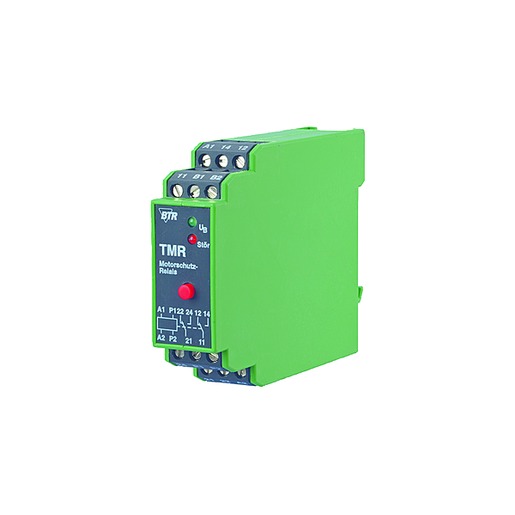

1St. BTR 1103160522 TMR-E12 TMR-E12 mit Fehlerspeicher, 2 Wechsler

Das Thermistorrelais wird als Schutzrelais für Motoren gegen thermische Überlastung (unzulässige Erwärmung) eingesetzt. Diese Erwärmung kann durch mechanische Überlastung an der Welle oder beim Betrieb des Motors mit unzulässigen Spannungen auftreten. Als Sensor wird ein Kaltleiter (PTC) verwendet, der möglichst an dem Teil des Motors platziert wird, der sich bei Überlastung am stärksten erwärmt (z. B. in Motorwicklung integriert). Das Gerät ist auch bei Motoren einsetzbar, bei denen ein Thermoschalter integriert ist. Integrierter Fehlerspeicher mit frontseitiger Reset-Taste.
Betriebsspannung AC 230 V AC
Betriebsspannung AC/DC 24 V AC/DC
Anzugverzögerung 10 ms // Eingang / Thermistorspannung 12 V
Eingang / Therminstorstrom 1 mA
Eingang / Einschaltwiderstand 1,8 kOhm
Eingang / Ausschaltwiderstand 3,0 kOhm, +/- 5%
Ausgang / Kontakt 1 Wechsler oder 2 Wechsler
Ausgang / Schaltspannung 250 V
Ausgang / Dauerstrom 4 A
Mechanische Lebensdauer 3 x 107 Schaltspiele
Elektrische Lebensdauer 1 x 105 Schaltspiele
Schalthäufigkeit 1200 Schaltspiele/h
Anzeige LED grün, rot
Abmessungen B x H x T 22,5 x 75 x 100 mm
Gewicht 150 g
Betriebstemperaturbereich 0 °C bis +55 °C
Lagertemperaturbereich -20 °C bis +70 °C
Schutzart Gehäuse / Klemmen IP40 / IP20
