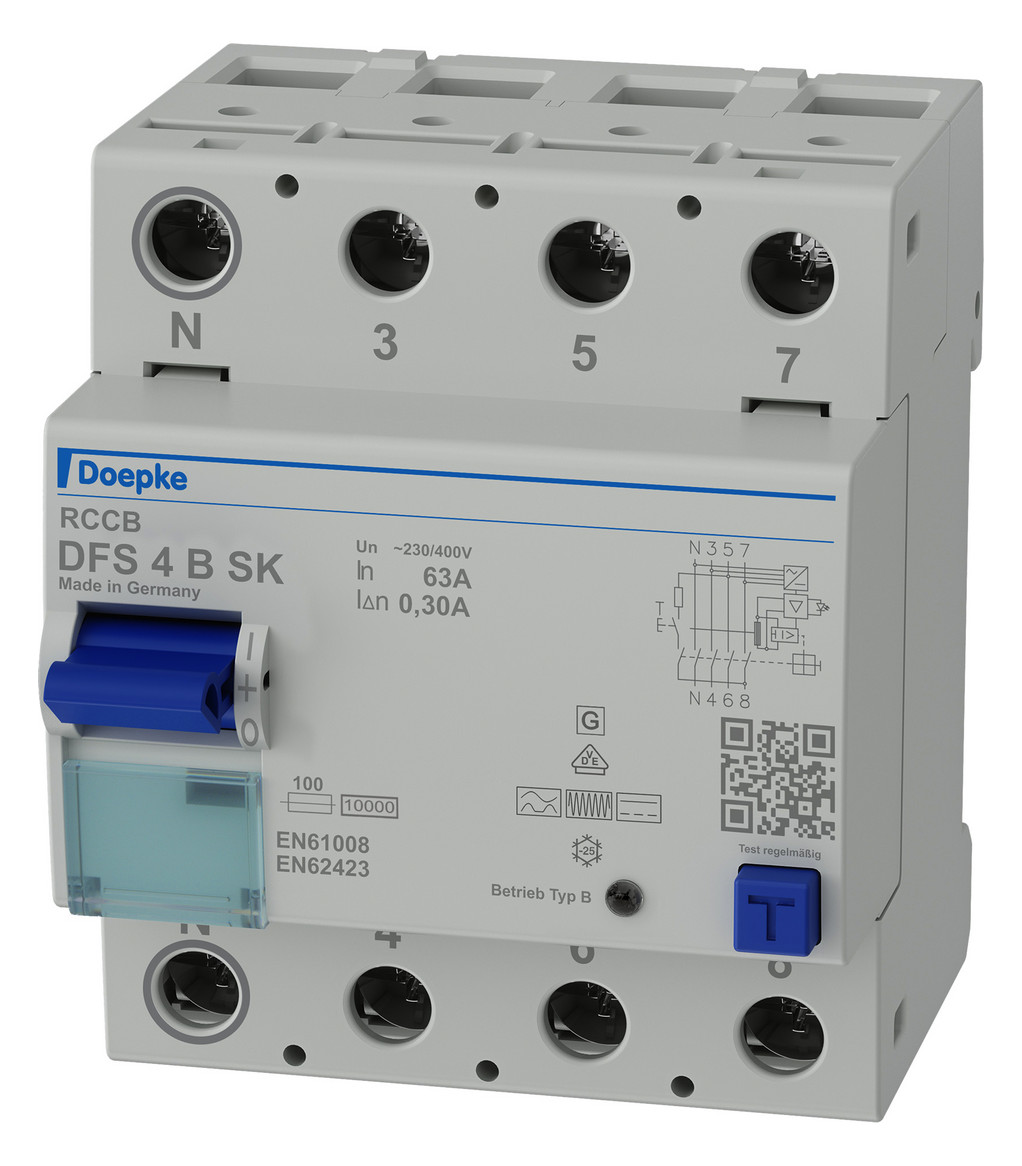

1St. Doepke 09146998 DFS4 FI-Schalter allstromsensitiv 063-4/0,30A DFS4-063-4/0,30-B-SK

FunktionAllstromsensitiver Fehlerstromschutzschalter RCCB Typ B zur Realisierung der Schutzmassnahme ?Schutz durch automatische Abschaltung der Stromversorgung? in Anlagen mit elektronischen Betriebsmitteln gemaess den Anforderungen der VDE 0100 Teil 410, VDE 0160 und entsprechenden internationalen Errichtungsvorschriften. Diese Geraete erfassen glatte Gleichfehlerstroeme sowie alle weiteren Fehlerstroeme vom Typ gemaess IEC 60755. Die hierfuer integrierte Auswerteeinheit benoetigt eine Betriebsspannung, die der Netzspannung entnommen wird. Dabei ist eine korrekte Spannungsversorgung gewaehrleistet, wenn die Spannung zwischen den Netzleitern ?á50áV ist.Fehlerstroeme vom Typ werden netzspannungsunabhaengig erkannt.Des Weiteren erkennt dieser RCCB lueckenlos Fehlerstroeme aller Frequenzen bis 100ákHz. Mit diesem grossen Frequenzbereich der Fehlerstromerfassung uebertrifft er deutlich die Anforderungen der Baunormen fuer Fehlerstromschutzschalter des Typs B.Der Fehlerschutz gemaess VDE 0100, Teil 410 ist bei einem entsprechenden Erdwiderstand ueber den gesamten Frequenzbereich der Fehlerstromerfassung gegeben. Der maximal zulaessige Erdungswiderstand errechnet sich dabei als Quotient aus der zulaessigen Beruehrspannung und dem hoechsten Ausloesefehlerstrom im gesamten erfassten Frequenzbereich.Der Frequenzgang des Ausloesestromes der SK-Charakteristik ist so ausgelegt, dass Fehlerstroeme mit hohen Frequenzen, z. B. im Bereich der Taktfrequenzen von Wechsel- und Frequenzumrichtern im Vergleich zur Bemessungsfrequenz, mit deutlich reduzierter Empfindlichkeit erfasst werden. Hierdurch werden unerwuenschte Ausloesungen durch Ableitstroeme weitgehend vermieden.Allerdings ist ein Brandschutz, abhaengig vom Bemessungsfehlerstrom des Schalters 0,03 A, 0,1 oder 0,3 A, nur fuer Fehlerstroeme mit Frequenzen bis 1000 Hz, 300 Hz oder 100 Hz gegeben, waehrend die Geraete mit dem Ausloesefrequenzgang B oder NK diesen Schutzpegel ueber den gesamten Ausloesefrequenzbereich bis 20 kHz bzw. 100 kHz bieten.Eigenschaften hohe Immunitaet gegenueber transienten Ableit- und Fehlerstroemen durch traeges Ansprechen der Ausloesungerfuellt die Anforderungen der Bauvorschriften VDE 0664-10 VDE 0664-100Eallstromsensitiv fuer Fehlerstroeme mit Frequenzen und Mischfrequenzen von Hz glatter Gleichstrom bis 100 kHzelektromagnetische Vertraeglichkeit entsprechend VDE 0664-30 sowie VDE 0839-6-2 Stoerfestigkeit fuer Industrieanwendungenhohe Verfuegbarkeit auch der spannungsabhaengigen Erfassung von glattem Gleichfehlerstrom und Wechselfehlerstroemen mit Frequenzen ne 5060 Hz durch volle Funktionstuechtigkeit mit Netzspannungen ab mindestens 50 AC an zwei beliebigen aktiven Leiternnetzspannungsunabhaengige Ausloesung bei Fehlerstroemen vom Typ Ageringe Baugroesse fuer alle Bemessungsstroemehohe Kurzschlussfestigkeitbeidseitige Doppelstockklemmen fuer grossen Leiterquerschnitt und SchienenanschlussSchaltstellungsanzeigeSichtfenster fuer BeschriftungsetikettenMultifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgeloest"Neutralleiter in Standardausfuehrung links vierpolige RCCB bis 80 sind auch mit N-Leiter rechts ohne Mehrpreis lieferbar.MontageartSchnellbefestigung auf TragschieneEinbaulage beliebigEinspeisung vorzugsweise von obenEinsatzgebieteGewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z.áB. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern.Hinweise geeignet fuer den Einsatz in 50-Hz-WechselstromnetzenRCCB fuer andere Frequenzen auf AnfrageNicht fuer den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt. DFS4 063-40,30-B SK FunktionAllstromsensitiver Fehlerstr
