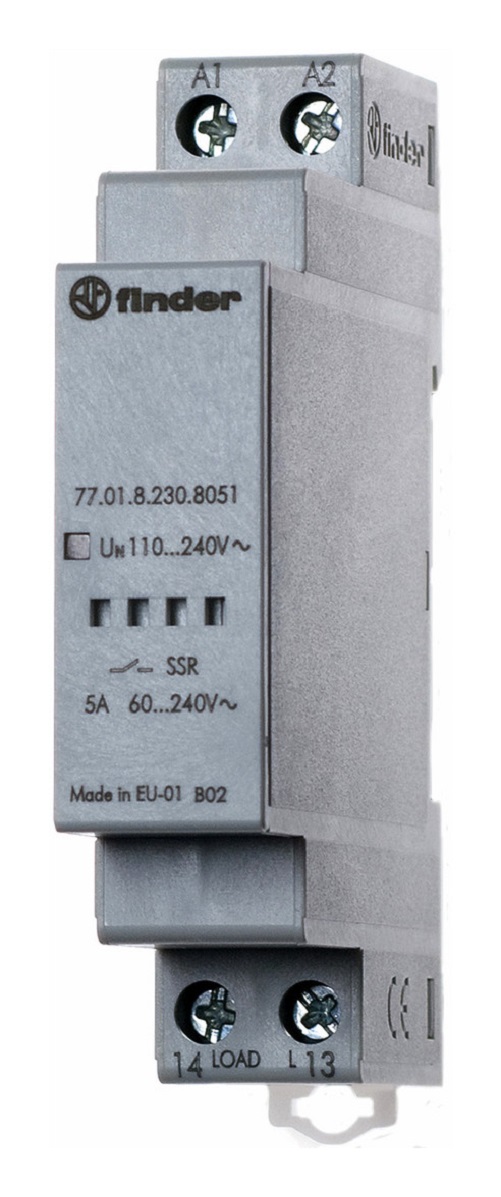

1St. Finder 770182308050 Relais mit 1 SSR-Kontakt 5 A/60 bis 240 V AC, Einschaltstrom bis 300 A für 10 ms, Eingang 230 V AC 77.01.8.230.8050

77.01.x.xxx.8050 - spannungsschalter
Einschaltstrom-Reduzierung durch Schalten im punkt
Lampenlasten, insbesondere Energiesparlampen
Induktive Lasten cos ?> 0,6 / P > 25 VA
Kapazitäten

Auf Grund des Innenwiderstandes und des geringen Stroms
der Energiesparlampen ist es zulässig, ca. 40 Lampen von
20 W oder ca. 14 Stück Leuchtstoffröhren mit elektronischem Vorschaltgerät von 2 x 36 W gleichzeitig zu schalten.
77.01.x.xxx.8051 – Momentanwertschalter
Verschleissfreies Schalten bei hoher Schalthäufigkeit und höheren Lasten
Widerstandslasten > 25 VA
Induktive Lasten cos ?< 0,6 / P > 25 VA

Eingangskreis:
Versorgungsspannungen AC/DC: 24 VAC oder 240 VAC (50 - 60) Hz / (12…24) VDC
Bemessungsleistung bei 24 VAC (50 Hz) / DC: 0,6 VA / 0,5 W
Bemessungsleistung bei (110…240) VAC (50 Hz): 3,6 VA
Spannungsbereich bei 24 VAC/DC: (16…32) VAC / (9,8…32)V DC
Ausgangskreis:
Max. Dauerstrom bei AC1: 5 A
Max. Einschaltstrom: bis 300 A - 10 ms
Schaltlast-Spannungsbereich: (48…265) VAC (50/60) Hz
Nennstrom bei AC7a (cos ? = 0,8): 5 A
Nennstrom bei AC 15 (ZC/R): 5 A/3 A
1-Phasenmotorlast, AC3-Betrieb (230 VAC): 0,37 kW (R)
Zulässige Lampenlasten:
Glühlampen (230 VAC) (ZC/R): 1000 W/800 W
Kompaktleuchtstofflampe (Energiesparlampe) (ZC/R): 800 W/400 W
Leuchtstoffröhre mit elektronischem Vorschaltgerät (ZC/R): 1000 W/800 W
Leuchtstoffröhre m. elektromagnetischem Vorschaltgerät (kompensiert) (ZC/R): 500 W/250 W
Minimaler Schaltstrom bei 230 V: 100 mA
Allgemeine Technische Daten:
Umgebungstemperatur: -20 … +70 °C.
Spannungsfestigkeit zwischen Ein- und Ausgang (1,2/50 µs): 5 kV
Schutzart: IP20
Zulassungen: CE
