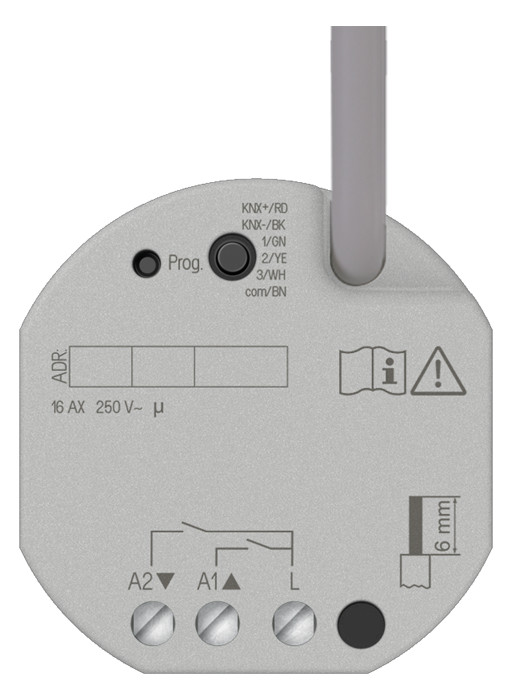

1St. Jung KNX Schalt- / Jalousieakto 230021SU UP

ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang 2fach
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher über Relaiskontakte mit gemeinsamen Bezugspotential
Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge
Einlesen von Schaltzuständen von Installationsschaltern oder -tastern und anderen potentialfreien Kontakten an Eingängen 1...3
Signalauswertung von Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01) an Eingängen 1...3
Erfassen von Temperaturwerten über NTC-Temperaturfühler (Art.-Nr.: FF NTC, FF 7.8) an Eingang 3
Montage in Gerätedose mit Abmessungen nach DIN 49073

Produkteigenschaften
Ausgang über KNX-Telegramme oder Nebenstelleneingänge bedienbar
Drei Nebenstelleneingänge zum Anschluss potentialfreier Kontakte oder Betauungs-/Leckagesensoren. NTC-Temperaturfühler an Eingang 3 anschließbar.
Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App

Eigenschaften Schalterbetrieb
Schließer- oder Öffnerbetrieb
Rückmeldefunktion
Logische Verknüpfung und Zwangsführung
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Szenenfunktion
Betriebsstundenzähler

Eigenschaften Jalousiebetrieb
Eignung für AC-Motoren 110 ... 230 V
Betriebsarten "Jalousie mit Lamelle", "Rolllade/Markise", "Lüftungsklappe/Dachfenster"
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion mit Heizen-Kühlen-Automatik
Sperrfunktion (Aussperrschutz)

Eigenschaften Nebenstelleneingang
Bedienfunktionen Schalten, Dimmen (inkl. Farbtemperaturdimmen), Jalousiesteuerung, Wertgeber (1-Byte, 2-Byte, 3-Byte und 6-Byte inkl. RGBW- und Farbtemperaturvorgaben), Szenennebenstelle etc.
Sperrfunktion
Entprellzeit einstellbar

Eigenschaften Logik
Logikgatter
Umsetzer (Konvertierung)
Sperrglied
Vergleicher
Grenzwertschalter
