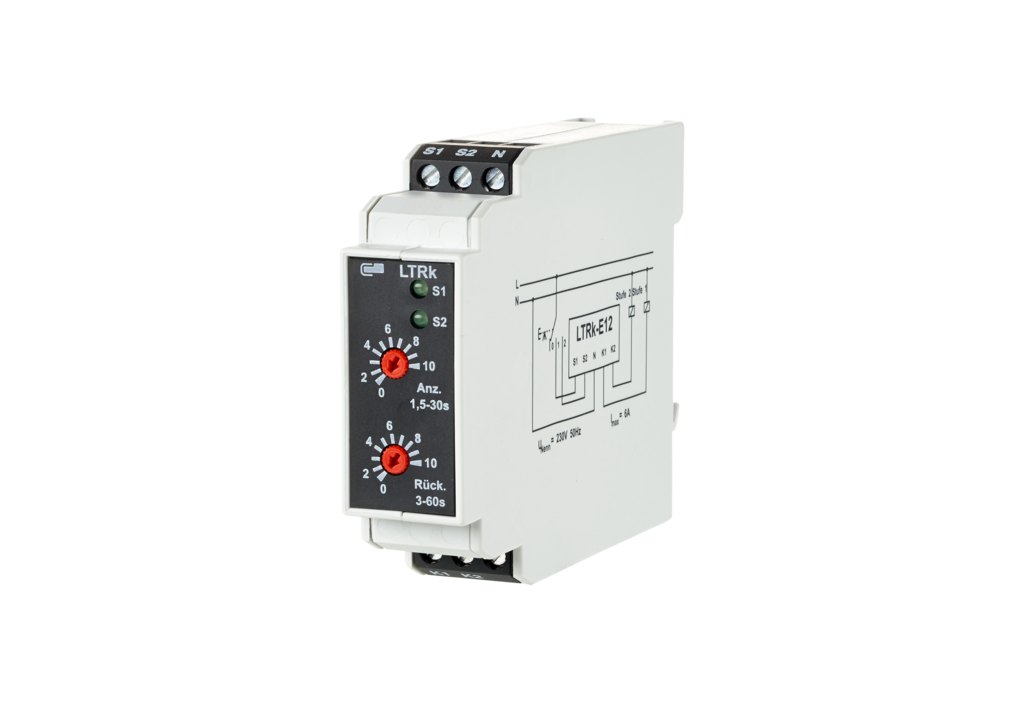

1St. Metz Connect 1102830530 LTRk-E12, 230 V AC (Meß- und Überwachungsrelais, Lüftertimer)

Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise: // Betriebsspannung AC 230 V AC // Betriebsspannung AC/DC 24 V AC/DC // Wiederbereitschaftszeit ca. 20 ms // Ausgang / Spannung entspricht Betriebsspannung // Ausgang / Strom max. 6 A AC1 / 1,5 A AC3 // Ansprechzeit Stufe 1 0 ms // Ansprechzeit Stufe 2 ca. 30 ms // Anzugsverzögerung einstellbar bis 30 s // Ausschaltverzögerung einstellbar bis 60 s // Abmessungen B x H x T 22,5 x 75 x 100 mm // Gewicht 150 g // Betriebstemperaturbereich -5 °C bis +55 °C // Lagertemperaturbereich -20 °C bis +70 °C // Schutzart Gehäuse / Klemmen IP40 / IP20 // 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert. // 2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung ZollAusZoll wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird. // 3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben.
